一体式三格化粪池地方性标准全文

     随着美丽乡村建设的推进，旱厕改造革命获得了很大成功。中国多个地区已经完成了旱厕发行运动，成千上万的农村摆脱了苍蝇乱飞，臭气熏天的困境。

    河南省也不甘落后，紧跟山东的步伐，于今年夏季积极试点旱厕革命，为美丽乡村建设落实工作。

    对于一体式三格化粪池这一新生产品，河南有关部门制定了化粪池的河南地方性标准，执行日期为2018.6.19开始，2018.9.19结束。这是不是意味着9.19后，会重新改动这一标准。

 此地方性标准的目录如下：

河 南 省 地 方 标 准

DB 41/T 1605—2018  一体式化粪池  2018 - 06 - 19 发布 2018 - 09 - 19 实施   河南省质量技术监督局 发 布  目 次 前言 II 1范围 1 2规范性引用文件 1 3术语和定义 1 4分类与型号 1 5原材料与构造 2 6技术要求 3 7试验方法 4 8检验规则 5 9标志、标签、运输和贮存 5 附录 A（资料性附录） 一体式三格化粪池结构图 7 附录 B（资料性附录） 一体式四格化粪池结构图 8 附录 C（规范性附录） 一体式四格化粪池及生物湿地 9 附录 D（规范性附录） 一体式化粪池配套设施 10   前 言   本标准按照 GB/T 1.1—2009给出的规则起草。本标准由河南省住房和城乡建设厅提出并归口。 本标准起草单位：河南文远环保科技有限公司、河南东信塑胶有限公司、河南惠洁管业有限公司、   河南东方之星环保科技有限公司、河南省建筑科学研究院有限公司、河南省标准化研究院、河南省产品质量监督检验院、河南省村镇规划建设协会。 本标准主要起草人：杨雁、邵杰、潘福渠、刘娟、赵宏强、王勇、杨勇剑。  1范围  本标准规定了一体式化粪池的术语和定义、分类与型号、原材料与构造、技术要求、试验方法、检   验规则、标志、标签、运输和贮存。 本标准适用于以聚乙烯（PE）、聚丙烯（PP）或聚氯乙烯（PVC）为主要原材料制成的一体式化粪 池。   2规范性引用文件  下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。   凡是不注日期的引用文件，其较新版本（包括所有的修改单）适用于本文件。 GB/T 1033.1 塑料 非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法GB/T 1040.1 塑料 拉伸性能的测定 第1部分：总则 GB/T 1040.2—2006 塑料 拉伸性能的测定 第2部分：模塑和挤塑塑料的试验条件GB 5084 农田灌溉水质标准 GB 7959 粪便无害化卫生要求 GB/T 8806 塑料管道系统 塑料部件尺寸的测定  3术语和定义   下列术语和定义适用于本文件。 3.1 一体式三格化粪池 以PE、PP为主要原料，采用注塑或滚塑工艺成型组件，经工厂化生产，将沉淀区、发酵区、贮粪区 组装成一体，具有无害化处理粪便功能的三格化粪池（见附录A）。 3.2 一体式四格化粪池 以PVC为主要原料，采用挤出和注塑工艺成型组件，经工厂化生产，将一级厌氧区、二级厌氧区、好氧区、沉淀区组装为一体，具有初级黑水处理和无害化粪便处理功能的四格化粪池（见附录B）。

 4 分类与型号

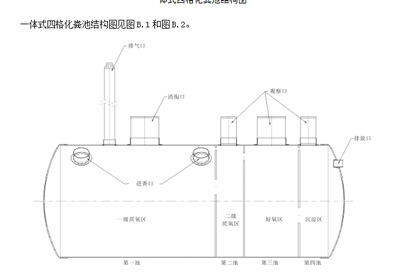

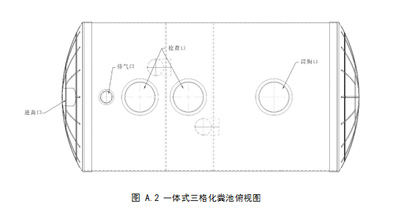

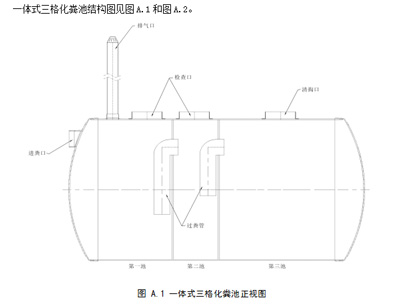

  4.1 分类   一体式化粪池按结构型式分为一体式三格化粪池和一体式四格化粪池。   4.2 型号 1   DB41/T 1605—2018   YHC □ □ □    格数（3 或 4）     材料（PE、PP 或 PVC）   有效容积（m3）   一体式化粪池代号   示例：有效容积为 1.5 m3 的 PE 一体式三格化粪池表示为：YHC1.5PE3。   5 原材料与构造   5.1 一体式三格化粪池   5.1.1 原材料   主要原材料为PE、PP树脂。   5.1.2 构造   一体式 三格化粪池构造应符合以下要求：   a)一体式三格化粪池内部构造由沉淀区、发酵区、贮粪区三个池组成，总容积宜不低于 1.5 m3，各池容积比例宜为 2:1:3；贮留粪便的有效时间，一池不小于 20 d，二池不小于 10 d，三池应为一、二池有效时间之和；   b)应在一池池壁预留进粪管和排气管，进粪管直径应≥100 mm，排气管接口直径应≥75 mm，排气管高度应≥2.5 m，并加装防雨帽；   c)池内挡板宜采用卡槽、胶粘、熔接、焊接等形式与池体牢固、密封连接；   d)应在池内挡板预留过粪管接口，接口直径应≥100 mm，位置应低于进粪管、排气管接口；   e)连接一池至二池的过粪管入口应在一池池壁的下 1/3 处，连接二池至三池的过粪管入口应在二池池壁的下 1/3 至 1/2 处，两个过粪管应交错开口（过粪管的连接方式见附录 A 中图 A.1 或图 A.2）；溢出口距池上沿不低于 100 mm；   f)每格池体应设置观察清掏口，口径以 200 mm～315 mm 为宜。   5.2 一体式四格化粪池   5.2.1 原材料   主要原材料为PVC树脂。   5.2.2 构造   一体式四格化粪池构造应符合以下要求：   a)一体式四格化粪池内部构造由一级厌氧区、二级厌氧区、好氧区和沉淀区四个池组成，总容积宜不低于 1.0 m3；贮留粪便的有效时间，一池不小于 20 d，二池不小于 10 d，四个池合计不小于 60 d；化粪池宜与生物湿地相结合（见附录 C），通过生物湿地后出水水质应符合 GB 5084 的规定；   b)应在一池池壁预留进粪管和排气管，进粪管直径应≥100 mm，排气管接口直径应≥75 mm，排气管高度应≥2.5 m，并加装防雨帽；     2   DB41/T 1605—2018   c)池内挡板应与池体牢固、密封连接，不应采用分体连接，各池之间除过粪口之外不得渗漏，使二池至三池永久保持 5 cm 水位高差；   d)连接一池至二池的过粪孔应在第一隔板下 1/3 至 1/2 处，连接二池至三池的过粪孔应在第二隔板下 1/10 处，连接三池至四池的过粪孔应在第三隔板下 1/2 处（过粪孔的开孔方式见附录 B 中图 B.1 或图 B.2）；出水口应距上沿不低于 100 mm；   e)应在各挡板设置通气孔，化粪池排放口与生物湿地连接处应设置空气立管；   f)每格池体应设置观察清掏口，口径以 200 mm～315 mm 为宜。   5.3 配套设施   配套设施见附录D。   6  技术要求 6.1 外观 6.1.1 一体式化粪池外表面应色泽均匀、光滑平整、无裂纹、无明显瑕疵和其它影响产品质量的缺陷，   表面加强筋应完整；内表面应光滑平整，无裂纹，无明显瑕疵，边缘应整齐，壁厚均匀，无分层现象。   6.1.2 使用的金属配件应做防腐处理，当不同材质的金属配件相接触时，应采取措施防止电化学腐蚀。 6.2 规格尺寸 PE、PP一体式三格化粪池的池体应设计有加强筋，较小壁厚应不小于4 mm；PVC一体式四格化粪池 的池体较小壁厚应不小于5 mm；产品容积偏差范围为±2.5%。 6.3 物理及力学性能 一体式化粪池的物理及力学性能应符合表1的规定。 表 1  一体式化粪池的物理及力学性能 要  求 项  目 条  件 聚乙烯（PE） 聚丙烯（PP） 聚氯乙烯（PVC） 注塑 滚塑 注塑 挤出和注塑 密度（kg/m3） 23 ℃±2 ℃ 930～960 910～930 ≤1550 拉伸强度/MPa 23 ℃±2 ℃ ≥18 ≥20 ≥30 断裂伸长率/% 23 ℃±2 ℃ ≥80 ≥80 ≥30 冲击试验 23 ℃±2 ℃，2 kg，高度 2 m 无破裂、无损坏、无影响使用的变形 静荷载 常温，荷载 400 kg，24 h 压力消失后无破裂、裂缝 密封性 常温，满水，24 h 各池之间不相互渗漏； 整体无渗漏、无破裂、无损坏、无影响使用的变形 6.4 装配   装配后应整体牢固，不应有松动现象。装配螺栓应采用304不锈钢材质，其他原材料及配件应符合相关标准的规定。   3   DB41/T 1605—2018   6.5 处理后粪液   应符合GB 7959的规定。

一体式化粪池---河南地方性标准（三）



7 试验方法

  7.1 外观   目测。   7.2 规格尺寸   在常温环境下，采用精度为1 mm的卷尺测量，厚度采用精度为0.02 mm的游标卡尺测量。按GB/T 8806 的规定进行。   7.3 物理及力学性能   7.3.1 密度   按GB/T 1033.1的规定进行。   7.3.2 拉伸强度及断裂伸长率   PE、PP产品试样宜在 化粪池筒体非筋平整位置截取，PVC产品试样宜在筒体纵向位置截取。试样形状按GB/T 1040.2—2006中类型1B的规定，制样宜选用冲裁或机械加工完成。试验按GB/T 1040.1的步骤进行，PE、PP产品试样的试验速度为100 mm/min，PVC产品试样的试验速度为5 mm/min。   7.3.3 冲击试验   取样品3套，在温度23 ℃±2 ℃条件下，在化粪池罐体中央部位的上方（避开清掏口），用一个质量 2kg的dn90型锤头自由跌落至试样上，跌落高度2 m。   7.3.4 静荷载   取样品3套，在常温环境下，在其顶部均匀布置400 kg砝码，放置24 h后观察。   7.3.5 密封性   取样品3套，在常温环境下，分别向每个池注水至溢出口（或内挡板上的过粪管接口下边缘），放置24 h后观察水是否向其他池渗漏（通过过粪管或过粪孔流入的不计），测试挡板与池体是否密封连接；将池体注满水，放置24 h后观察池体是否渗漏、破裂、损坏或变形。   7.3.6 装配   目测或扳手检测。   7.3.7 处理后粪液   按GB 7959的规定进行。   8 检验规则   4   DB41/T 1605—2018   8.1 分类 检验分出厂检验和型式检验。 8.2 出厂检验 8.2.1 出厂检验项目   外观、规格尺寸、密封性。   8.2.2 判定规则   出厂检验为逐套检验，所检项目全部合格后方可出厂，若有不符合要求项目，允许修补一次重新进行检验，修补后仍不合格则判为不合格。   8.3 型式检验   8.3.1 检验条件   型式检验为全项检验，有下列情况之一时，应进行型式检验：   a)产品定型投产时；   b)原材料品种、配方改变或工艺调整时；   c)出厂检验结果与上次型式试验检验结果有较大差异时；   d)停产六个月以上再恢复生产时。   8.3.2 抽样   从出厂检验合格的产品中随机抽取3套。   8.3.3 判定规则   所有检验项目合格，判定产品为合格。若有不合格项目，允许加倍抽样进行复检，如仍有一项目不合格，则判为不合格品。 9 标志、标签、运输和贮存   9.1 标志   一体式化粪池应有以下标志：   a)生产厂名和商标；   b)型号。   9.2 标签   一体式化粪池合格证标签应有以下内容：   a)产品名称、规格、型号；   b)生产厂名、地址、电话；   c)生产日期；   d)执行标准号。   9.3 运输     5   DB41/T 1605—2018   9.3.1 装卸、运输过程中应保持平稳，并采取保护措施，在摩擦处放置软质垫固定，防止与车厢碰撞，避免被油污和化学品污染。超高时应加红色标志。   9.3.2 多套一体式化粪池同车运输时，应用软垫隔开，不得直接接触。   9.3.3 装卸时，应小心轻放，不得受到划伤、撞击、抛摔和重压。   9.3.4 搬运、吊装时，钢丝绳不应与化粪池直接接触，不得捆缚清掏孔或进、出管等附件，不得加载吊装。   9.4 贮存   9.4.1 应贮存在地面平整、通风良好的库房内。   9.4.2 应远离热源、油污和化学物品。   9.4.3 室外短期存放时应采取防晒措施，避免阳光直接照射。   6 DB41/T 1605—2018   附 录 A   （资料性附录）   一体式三格化粪池结构图   一体式三格化粪池结构图见图A.1和图A.2。   图 A.1 一体式三格化粪池正视图 图 A.2 一体式三格化粪池俯视图 7 DB41/T 1605—2018 附 录 B （资料性附录） 一体式四格化粪池结构图 一体式四格化粪池结构图见图B.1和图B.2。 图 B.1 一体式四格化粪池正视图 图 B.2 一体式四格化粪池俯视图 8 DB41/T 1605—2018 附 录 C （规范性附录） 一体式四格化粪池及生物湿地 C.1 一体式四格化粪池应具备无害化处理粪便功能，并有初级黑水处理功能，宜与生物湿地相结合,设施图见附图C.1。 C.2 生态湿地的表面积应经计算确定。当无计算资料时，可取 0.3 �O/人，湿地深度不宜小于 1.2 m，湿地应铺设强化生物菌床进一步分解有机物。 C.3 一体式四格化粪池规格尺寸选型表见表C.1。 图 C.1 一体式化粪池及生物湿地设施示意图 表 C.1 一体式四格化粪池规格尺寸选型 序 号 容积/m3 使用人数 1 1.0 4 2 1.2 5 3 1.5 6









DB41/T 1605—2018

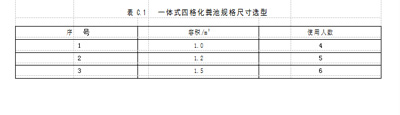

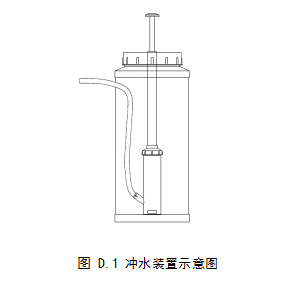

附 录 D   （规范性附录）   一体式化粪池配套设施   D.1 一体式化粪池配套设施   一体式化粪池配套设施包含厕具、冲水装置。   D.2 厕具   户厕用于便溺用的洁具，如蹲便器、坐便器，宜选用陶瓷材质，吸水率不大于5‰。   D.3 冲水装置   D.3.1 冲水装置由储水桶和自压式冲水器组成，见图D.1。   D.3.2 储水桶主要原材料为PE、PP、PVC，容积应不小于35 L，壁厚应不小于2 mm；颜色宜为本色。   D.3.3 自压式冲水器泵体材料为高分子材料，密封圈材料为聚氨酯（PU）。   D.3.4 储水式冲水装置应具备自动回流功能，防止冲水管内余水残留结冰。   D.3.5 储水式冲水装置每次出水量宜为0.3 L～0.4 L。   D.3.6 储水式冲水装置至便池连接管应为钢丝软管。     图 D.1 冲水装置示意图_
